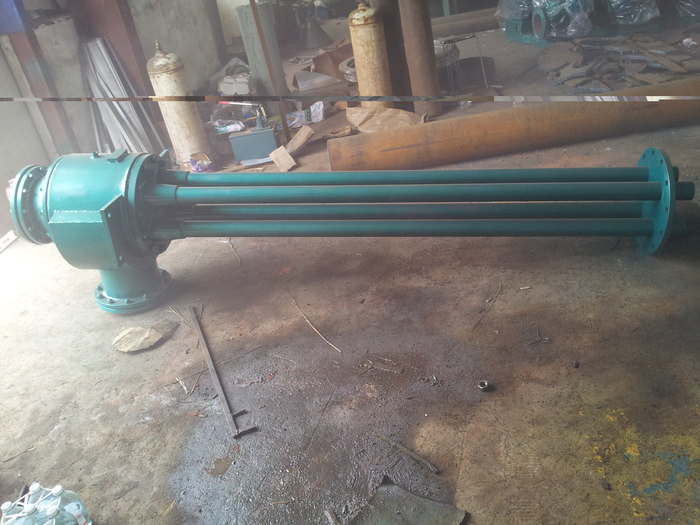

多通道射水抽气器 单通道射水抽气器
改进型射水抽气器(单、多通道)
本系列产品用于大、中、小型火力发电厂汽轮机组抽吸凝汽器真空和其它需要抽真空的设备。“水 -- 气喷射泵”即射水抽气器，它除了具有结构简单、安全可靠等优点，同时还具有以下特点：
1、不存在动、静体的磨损，寿命损耗极低，抽吸内效率不受运行时间的影响，检修间隔期长。
2、对工作环境水所含杂质的质量浓度及体积浓度要求低。
3、有良好的启动性。
4、可实现余速利用,是国内节能降耗新产品。
改进型射水抽气器技术说明:
1、用户提供机组容量、就抽气器型号、技术参数，原射水泵、电机参数。
2、确定更换目的：是以提高真空为主，还是保持目前真空以降低低耗为主。
3、提供原抽气器进水管径、空气管径及标高，以方便我公司生产的射水抽气器参照执行，安装时方便省时，减少劳动强度。
4、改造前我公司提供改造方案、效益分析报告一份、安装图一份，作为用户参考文件。
改进型射水抽气器安装说明：
1、抽气器本体出厂前已经过0.5Mpa水压试验和干空气抽吸试验，安装后应该后应确保连接法兰，真空表接头等处严密不漏。
2、抽气器进气管与凝汽器空气管连接长度应尽量短，以降低抽气阻力。
3、抽气器安装应垂直，各段在组合时应严格对中，支撑支架应稳固。
4、抽气器安装高度应适中，减少压力损失，排水管插入水箱深度以250mm-300mm为宜。
5、闭式循环因水温逐渐升高，需要定时补充冷却水，冷却水尽可能补到水泵进口处，充分发挥其冷却效果。
6、当每台机组仅安装一台抽气器时，空气管路不必过高，当安装两台抽气器时，为避免水箱的水经备用抽气器逆止阀返入凝汽器，其空气连通管高度≥11m。
改进型射水抽气器实例：
某电厂N50MW上汽机组，配套水抽技改为TD-20型后，水泵叶轮按要求进行切割，射水泵电流由102A下降为84.3A，机组真空由93Kpa提高到95Kpa，排汽温度由42℃降低为38℃，利用新水抽的余速抽气器，轴封风机停止投入，电流又节约5A。 |
|
